Камера не нагревается

Описание проблемы:

Термокамера подключена в электросеть согласно схеме подключения (220V / 380V). При включении камеры в ручном режиме либо программы, включающей нагрев (прогрев, сушка, варка, копчение) температура воздуха в камере на экране панели управления не меняется либо меняется слишком медленно.

Варианты:

• Если при открытии двери воздух в термокамере не отличается от комнатной температуры, значит тэны не функционируют.
• Если при открытии двери воздух в термокамере выше комнатной температуры, возможно, не функционирует 1 из ТЭНов либо проблема в панели управления.
• Если при открытии двери воздух в термокамере значительно выше комнатной температуры, проблема именно в отображении параметров на панели управления

Решение

Шаг 1 Диагностика ТЭНОВ

1. Экспресс диагностика в бытовых условиях:

*ВНИМАНИЕ! Существует риск получения ожога. Строго соблюдайте инструкцию.

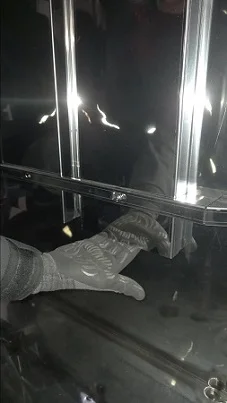

Кратковременно включить камеру в режим “нагрев”, на 20 секунд, затем выключить. Отключите камеру от электросети. Аккуратно прикоснуться к ТЭНАМ внизу воздуховодов, каждый ТЭН должен быть теплым.

Ваши действия:

• Если все ТЭНы теплые, стоит продолжить диагностику панели управления с помощью сервисного специалиста производителя.
• Если один или несколько ТЭНов холодные, необходима профессиональная диагностика со стороны электрика.

Диагностика с участием электрика*:

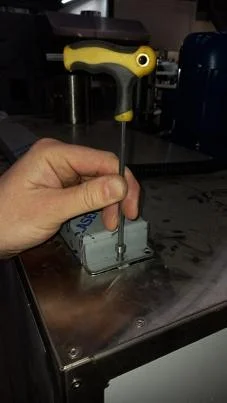

• Открутить кожух ТЭНОВ шестигранником на 4. (на крыше камеры)

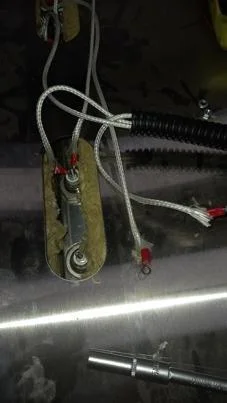

• Открутить гайки контактов с ТЭНов ключом на 7, отсоединить провода.

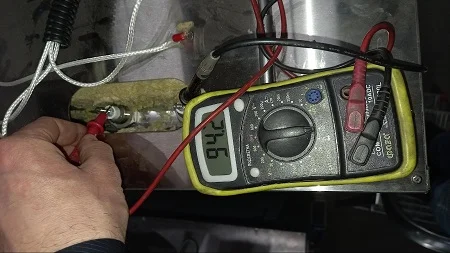

• Измерить сопротивление каждого ТЭНА с помощью мультиметра (если тэны на 380В , то сопротивление должно быть близкое к 90 ОМ). Если есть значительное отклонение сопротивления от 90 ОМ, то требуется замена тэна.

• После диагностики ( замены ТЭНОВ) соберите все в обратной последовательности и протестируйте камеру.

*ВНИМАНИЕ! Существует риск поражения электрическим током. Все электрические подключения должны производиться квалифицированным электриком.

Ваши действия:

Если один или несколько ТЭНов требуют замены, обратитесь к сервисному инженеру производителя.

Замена ТЭНов осуществляется аккредитованной сервисной компанией производителя либо квалифицированным электриком по выбору клиента.

Шаг 2 Замена ТЭНОВ

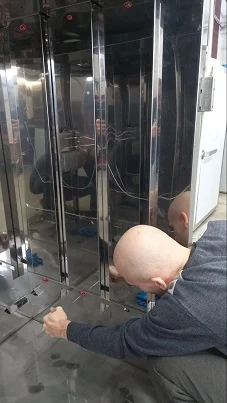

• Открутить пять болтов. В такой же последовательности открутить болты на соседней стенке шестигранником на 6. Крайние нижние болты не трогаем , для удобства съема кожухов.

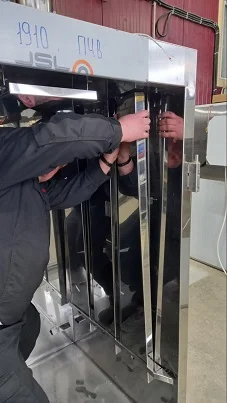

• Снять кожухи

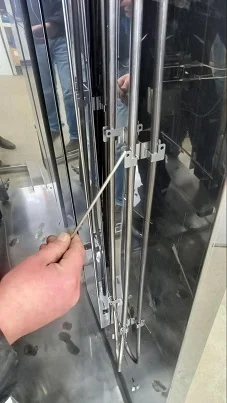

• Вытащить шпильки.

• Открутить кожух ТЭНОВ шестигранником на 4. (на крыше камеры)

• Открутить гайки контактов с ТЭНОВ ключом на 7, отсоединить провода.

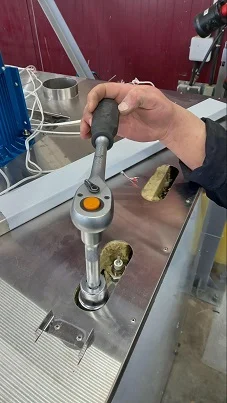

• Открутить гайки крепления ТЭНОВ головкой на 30.( гайки могут отличаться по размеру в зависимости от года выпуска камеры. Возможные размеры гаек 24, 26, 27, 30, 32)

• Вынуть сгоревшие ТЭНЫ и установить новые. Сборку производить в обратной последовательности.

Возможные косвенные признаки проблемы:

• Камера не нагревается
• На панели не меняется температура
• Камера нагревается долго/медленно
• Варка долгая
• Целевая температура не достигается. Камера не набирает необходимую температуру
• Камера не выходит на заданный температурный режим.
